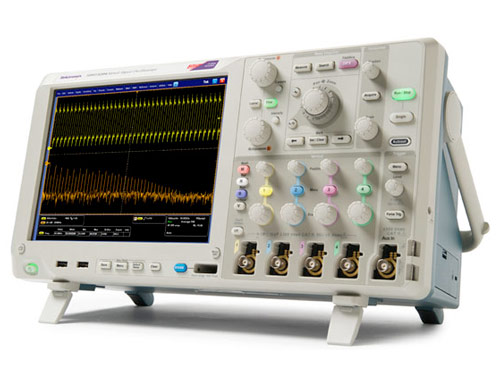

泰克 MSO/DPO5000B系列示波器提供了優異的信號保真度、2 GHz 和 10 GS/s 采樣速率、以及高級分析和數學功能，滿足您的工作臺和實驗室需要。。示波器上可以運行基于 Windows? 的分析軟件。MSO 型號包括 16 條數字定時通道，所有型號可以配備為解碼常用的串行協議，為您的系統提供全面視圖。

　　泰克MSO/DPO5000系列是中高端混合信號示波器，集高精度模擬測量、數字邏輯分析、協議解碼于一體，專為復雜電子系統調試設計。

　　泰克 MSO/DPO5000B系列示波器提供了優異的信號保真度、2 GHz 和 10 GS/s 采樣速率、以及高級分析和數學功能，滿足您的工作臺和實驗室需要。。示波器上可以運行基于 Windows? 的分析軟件。MSO 型號包括 16 條數字定時通道，所有型號可以配備為解碼常用的串行協議，為您的系統提供全面視圖。

　　泰克MSO/DPO5000系列是中高端混合信號示波器，集高精度模擬測量、數字邏輯分析、協議解碼于一體，專為復雜電子系統調試設計。

　　泰克MSO/DPO5000示波器測試功能

　　1. 混合信號系統調試

　　●模擬+數字信號同步分析：

　　●同時觀測模擬信號(如電源紋波)與數字信號(如FPGA控制時序)，定位跨域故障。

　　●時序相關性測量：

　　精確測量模擬觸發到數字響應的延遲(如ADC轉換后數字信號輸出時間)。

　　2. 高級觸發能力

　　3. 深度協議分析

　　●支持30+種串行協議解碼：

　　嵌入式系統：I²C, SPI, UART, CAN, LIN, FlexRay

　　高速總線：USB 2.0, Ethernet (10/100), MIL-STD-1553

　　工業控制：Modbus, PROFIBUS, SENT, PSI5

　　●協議層故障定位：

　　自動標記校驗錯誤、地址沖突、數據包丟失，并以顏色高亮顯示錯誤幀。

　　4. 電源完整性測試

　　●電源紋波與噪聲：

　　配合<3 mV底噪，精確測量μV級電源噪聲(需使用1:1探頭)。

　　●開關器件動態分析：

　　開關損耗計算(導通/關斷能量、Switching Loss)

　　SOA(安全工作區)驗證：疊加電壓/電流軌跡，避免功率器件過應力。

　　5. 高速信號眼圖與抖動分析

　　●眼圖模板測試：

　　支持自定義模板(如USB 2.0、HDMI)，自動統計模板違規率。

　　●抖動分離(TIE)：

　　分解隨機抖動(RJ) 與 確定性抖動(DJ)，定位時鐘源或信道缺陷。

　　6. 頻譜分析(FFT)

　　●9種窗函數可選(Hanning, Flat Top等)，分辨率達 156 μHz

　　●EMI預兼容測試：

　　識別輻射超標頻點(如開關電源諧波)，支持CISPR標準準峰值檢測。

　　泰克MSO/DPO5000系列示波器典型應用場景

　　泰克MSO/DPO5000系列示波器熱銷型號：

　　泰克MSO/DPO5204B示波器、泰克MSO/DPO5104B示波器、泰克MSO/DPO5054B示波器、泰克MSO/DPO5034B示波器

　　泰克MSO/DPO5000系列示波器適用對象：

　　電力電子工程師、嵌入式系統架構師、汽車電子團隊、高校電力電子實驗室。

　　選型建議：

　　●電源設計優先選 12位高分辨率型號(MSO58B-HR)

　　●高速數字系統選 2 GHz帶寬+16路邏輯通道(MSO58B-LP)

　　●產線測試需加購 Pass/Fail檢測軟件(TLP058)

　　泰克MSO/DPO5000示波器測試功能

　　1. 混合信號系統調試

　　●模擬+數字信號同步分析：

　　●同時觀測模擬信號(如電源紋波)與數字信號(如FPGA控制時序)，定位跨域故障。

　　●時序相關性測量：

　　精確測量模擬觸發到數字響應的延遲(如ADC轉換后數字信號輸出時間)。

　　2. 高級觸發能力

　　3. 深度協議分析

　　●支持30+種串行協議解碼：

　　嵌入式系統：I²C, SPI, UART, CAN, LIN, FlexRay

　　高速總線：USB 2.0, Ethernet (10/100), MIL-STD-1553

　　工業控制：Modbus, PROFIBUS, SENT, PSI5

　　●協議層故障定位：

　　自動標記校驗錯誤、地址沖突、數據包丟失，并以顏色高亮顯示錯誤幀。

　　4. 電源完整性測試

　　●電源紋波與噪聲：

　　配合<3 mV底噪，精確測量μV級電源噪聲(需使用1:1探頭)。

　　●開關器件動態分析：

　　開關損耗計算(導通/關斷能量、Switching Loss)

　　SOA(安全工作區)驗證：疊加電壓/電流軌跡，避免功率器件過應力。

　　5. 高速信號眼圖與抖動分析

　　●眼圖模板測試：

　　支持自定義模板(如USB 2.0、HDMI)，自動統計模板違規率。

　　●抖動分離(TIE)：

　　分解隨機抖動(RJ) 與 確定性抖動(DJ)，定位時鐘源或信道缺陷。

　　6. 頻譜分析(FFT)

　　●9種窗函數可選(Hanning, Flat Top等)，分辨率達 156 μHz

　　●EMI預兼容測試：

　　識別輻射超標頻點(如開關電源諧波)，支持CISPR標準準峰值檢測。

　　泰克MSO/DPO5000系列示波器典型應用場景

　　泰克MSO/DPO5000系列示波器熱銷型號：

　　泰克MSO/DPO5204B示波器、泰克MSO/DPO5104B示波器、泰克MSO/DPO5054B示波器、泰克MSO/DPO5034B示波器。

　　泰克MSO/DPO5000系列示波器適用對象：

　　電力電子工程師、嵌入式系統架構師、汽車電子團隊、高校電力電子實驗室。

　　選型建議：

　　●電源設計優先選 12位高分辨率型號(MSO58B-HR)

　　●高速數字系統選 2 GHz帶寬+16路邏輯通道(MSO58B-LP)

　　●產線測試需加購 Pass/Fail檢測軟件(TLP058)
