泰克DSA8300數字采樣示波器應用于什么測試
2025/6/23  17:19:41

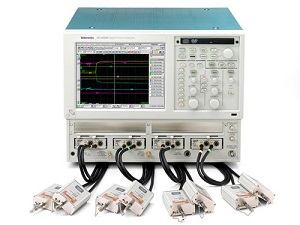

  泰克DSA8300數字采樣示波器提供了小于 100 fs 的本底抖動,可以實現異常準確的器件檢定,全面支持光通信標準、時域反射計和 S 參數。DSA8300 數字采樣示波器為 155 Mb/s 至 40 Gb/s 及更高速率的數據通信提供了完整的高速物理層測試平臺。

  泰克DSA8300數字采樣示波器是高端光通信和超高速電信號測試領域的標桿性儀器,其核心價值在于超高帶寬、極低噪聲和精密時序測量能力。它主要應用于對重復性信號進行納米級精度的波形捕獲與分析,尤其擅長以下專業測試場景:

  一、核心應用領域

  1.光通信測試

  ●相干光模塊研發:

  測試DP-QPSK、QAM等復雜調制格式的光信號眼圖、調制誤差(EVM)、相位噪聲。

  ●高速光器件表征:

  ≥ 100G/400G/800G 光模塊(如EML激光器、硅光芯片、MZM調制器)的上升時間、啁啾、消光比、光眼圖質量分析。

  ●光纖系統測試:

  長距離傳輸中的色散補償驗證、非線性效應分析(需配合光延遲模塊)。

  2.高速電信號完整性測試

  ●SerDes 接口驗證:

  PCIe 6.0/7.0、USB4、Thunderbolt、400G以太網等超高速串行信號的眼圖、抖動(TJ/RJ/DCD)、浴盆曲線分析。

  ●芯片與封裝測試:

  高速SerDes PHY層、存儲器(DDR5/6 HBM)接口的信號質量、時序裕量驗證。

  ●微波器件表征:

  高頻放大器、混頻器、ADC/DAC的線性度(SFDR)、諧波失真。

  二、不可替代的技術優勢

  1.超高帶寬與低噪聲

  ●支持70 GHz以上電帶寬(通過模塊擴展)及光帶寬至90 GHz(光模塊)。

  ●超低固有抖動(< 100 fs RMS),可精準解析皮秒級信號細節。

  2.精密時序測量能力

  ●時間間隔精度達200 fs,用于分析時鐘抖動、信號傳播延遲。

  ●差分觸發靈敏度< 1 mV,捕捉微弱高速信號。

  3.模塊化靈活性

  ●可選配:

  •光采樣模塊(如80C10B)

  •電采樣模塊(如70GHz 80E10)

  •時域反射計(TDR)模塊(分析阻抗不連續性)

  •誤碼率測試(BERT)集成(與PPG/ED聯用)

  三、適用行業與用戶

  ●光通信研發:華為、Ciena、思科(光模塊/系統開發)

  ●半導體巨頭:Intel、博通(SerDes IP驗證)

  ●科研機構:超導量子計算信號讀取、太赫茲技術研究

  ●高端制造:航空航天雷達系統、高能物理探測器

  泰克DSA8300數字采樣示波器是超高速光/電信號計量級測試的好工具。
