泰克TBS1000示波器適用什么測試應用
2025/6/10  11:16:00

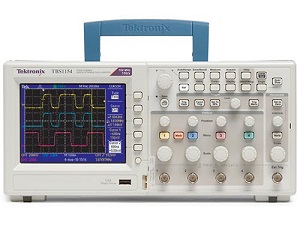

  泰克 TBS1000 系列示波器是一款定位入門級到中端基礎應用的數字存儲示波器 (DSO)。它以經濟實惠、堅固耐用、操作簡單為核心特點,主要面向教育、基礎電子維修、生產測試以及簡單研發和愛好者市場。其帶寬范圍覆蓋 50 MHz 至 200 MHz(常見型號如 TBS1102C 是 100MHz 雙通道),采樣率最高為 1 GS/s,存儲深度相對基礎(通常為 2.5k 點/通道)。

  TBS1000 系列非常適合進行以下類型的基礎測試和測量任務:

  1.教育與培訓 (核心應用場景):

  ●大學/職校電子/電工實驗室: 學習示波器基本原理、操作,測量基礎波形(正弦波、方波、三角波)的頻率、周期、幅度、峰峰值、RMS值等。

  ●電路原理實驗: 觀察 RC/RL/RLC 電路的充放電過程、時間常數、諧振現象。

  ●模擬電路實驗: 測量放大器增益、觀察輸入/輸出波形關系、測量濾波器響應(結合函數發生器)。

  ●數字電路基礎實驗: 觀察數字信號(時鐘、數據線)的高低電平、上升/下降時間、簡單的時序關系(如門電路延時)。(注意:它沒有邏輯分析儀功能/數字通道)

  ●單片機基礎實驗: 觀察簡單的 GPIO 輸出波形、PWM 信號、UART 通信波形(需手動或基礎解碼)。

  2.電子設備維修與故障診斷:

  ●電源維修: 檢測開關電源/線性電源的輸出電壓是否穩定、有無明顯紋波和噪聲過大、檢查 PWM 控制信號是否存在、測量關鍵點電壓波形(如整流后、開關管驅動、反饋信號)。(對于復雜的高頻開關電源分析,其帶寬和功能可能不足)

  ●信號通路追蹤: 沿著電路路徑測量信號是否存在、幅度是否衰減、波形是否失真(如音頻設備、顯示設備接口)。

  ●檢測時鐘信號: 確認微控制器、數字芯片的時鐘是否起振,頻率是否大致正確。

  ●檢測傳感器輸出: 觀察溫度、光敏、霍爾等傳感器的模擬輸出信號變化。

  ●診斷通信故障 (基礎): 通過觀察 UART、I2C、SPI 等基礎低速串行總線的波形,判斷是否有信號活動、電平是否正確、是否存在明顯的短路/斷路。(具備非;A的協議觸發和解碼選件,但功能有限)

  4.基礎研發與原型調試 (簡單項目):

  ●簡單模擬/數字電路調試: 驗證設計的基本功能,如運放電路輸出、比較器翻轉、555定時器波形、簡單的計數器/分頻器輸出。

  ●微控制器項目調試: 觀察 PWM 輸出占空比、ADC 輸入信號、簡單的串口通信波形(調試波特率等基礎問題)。

  ●電源模塊驗證: 測試小型 DC-DC 模塊、LDO 穩壓器的基本輸出電壓、紋波(要求不高時)。

  4.生產測試與質量控制 (基礎參數檢查):

  生產線上的功能測試: 快速檢查產品關鍵點是否有預期波形、電壓是否在范圍內(例如,測試板通電后是否有啟動信號、LED 驅動信號)。

  簡單參數測量: 測量產品的輸出頻率、幅度、直流電壓等是否符合規格(人工或半自動)。

  電子愛好者 DIY:

  各種個人電子項目的測量、調試和驗證,如 Arduino/Raspberry Pi 項目、音響制作、簡單的電源制作等。

  泰克TBS1000示波器型號:TBS1154、TBS1104、TBS1102、TBS1102。
