泰克MSO/DPO2000混合信號示波器什么行業需要
2025/6/3  17:26:33

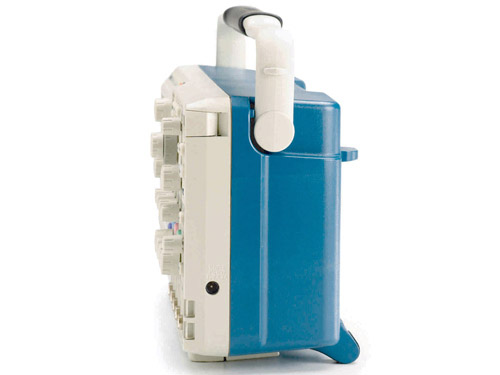

  MSO/DPO2000B 混合信號示波器系列提供高達 200 MHz 的帶寬和 1 GS/s 采樣率,以入門級的價格帶給您高級調試功能。由于多達 20 條通道,您只需一臺設備即可分析模擬和數字信號。

  泰克 MSO/DPO2000 系列混合信號示波器 是一款經濟實用、功能全面的中端示波器,它結合了數字存儲示波器(DSO)的模擬通道和邏輯分析儀的數字通道(通常為 2 或 4 個模擬通道 + 16 個數字通道),并具備強大的觸發、解碼和調試功能。其適中的帶寬(50 MHz 至 1 GHz)、良好的性價比和便攜性,使其在眾多對成本敏感、同時需要兼顧模擬和數字信號調試的行業和應用場景中廣受歡迎。



  以下是主要需要或經常使用 MSO/DPO2000 系列混合信號示波器的行業和應用領域:

  1.電子產品設計與研發:

  嵌入式系統開發: 這是最核心的應用領域。工程師需要同時觀測微控制器(MCU)、微處理器(MPU)、FPGA、DSP 的模擬信號(如傳感器輸入、電源軌、模擬前端輸出) 和數字信號(如 GPIO、串行總線、并行總線、時鐘、復位) 的時序關系。

  數字邏輯調試: 利用 16 個數字通道快速排查邏輯錯誤、競爭條件、毛刺等問題,比純模擬通道更高效。

  電源設計: 測試開關電源(SMPS)的開關波形(Vds, Vgs)、電感電流(需電流探頭)、輸出電壓紋波、環路響應(需函數發生器選件支持)。混合信號功能可用于觀測 PWM 控制信號與功率級輸出的同步性。

  模擬/混合信號電路設計: 如放大器、數據轉換器(ADC/DAC)接口、濾波器等的測試,有時需要關聯數字控制信號。

  總線協議分析與調試: 內置或通過軟件選件支持廣泛的串行總線解碼和觸發,如:

  低速: I²C, SPI, UART/RS-232/422/485, CAN, LIN

  中速: USB 2.0 Full Speed/Low Speed, I2S, MIL-STD-1553, MODBUS

  (部分型號支持)高速: SPI (高速模式), SDIO, Ethernet (10/100 M) - 對于更高速的 USB HS/SS, PCIe, MIPI 等,帶寬可能不足。

  FPGA 調試: 觀測 FPGA 的輸入輸出信號(模擬和數字),驗證邏輯功能,調試與外圍器件的接口。

  2.電子制造測試與維修:

  生產線功能測試(FCT): 作為經濟高效的測試設備,用于電路板或模塊的功能驗證。可以同時檢查關鍵模擬點電壓/波形和數字信號狀態(如通信是否正常、LED 控制信號等)。

  故障分析與維修: 維修工程師利用其混合信號能力快速定位故障點,例如:

  檢查電源是否正常(模擬)。

  檢查時鐘、復位信號是否存在(數字)。

  抓取并解碼串行總線數據,判斷通信是否正常。

  關聯異常模擬現象(如噪聲)與數字控制信號。

  質量保證(QA): 對返修品或抽檢品進行深入分析。

  汽車電子:

  ECU(電子控制單元)開發與測試: 調試發動機控制、車身控制、信息娛樂等模塊,觀測傳感器信號(模擬)、執行器驅動信號(模擬/數字)、以及關鍵的車載網絡總線(如 CAN, LIN)(需要相應的解碼選件)。

  車載電源測試: 測試 DC-DC 轉換器、LED 驅動器等,需關注效率、噪聲、開關特性。

  零部件與子系統測試: 如傳感器模塊、執行器、開關等的測試。

  售后維修: 診斷汽車電子故障(特別是涉及通信和電源的部分)。

  3.汽車電子:

  ECU(電子控制單元)開發與測試: 調試發動機控制、車身控制、信息娛樂等模塊,觀測傳感器信號(模擬)、執行器驅動信號(模擬/數字)、以及關鍵的車載網絡總線(如 CAN, LIN)(需要相應的解碼選件)。

  車載電源測試: 測試 DC-DC 轉換器、LED 驅動器等,需關注效率、噪聲、開關特性。

  零部件與子系統測試: 如傳感器模塊、執行器、開關等的測試。

  售后維修: 診斷汽車電子故障(特別是涉及通信和電源的部分)。

  4.工業自動化與控制系統:

  PLC 及 I/O 模塊調試: 觀測模擬量輸入/輸出(如 4-20mA, 0-10V)和數字量輸入/輸出信號,驗證邏輯控制。

  電機驅動測試: 觀測 PWM 控制信號(數字)、相電流/電壓(模擬)、霍爾/編碼器反饋信號(數字/模擬)。

  工業總線分析: 解碼如 RS-485, CAN, MODBUS, PROFIBUS DP 等常用工業現場總線。

  傳感器與執行器接口測試。

  5.消費電子:

  家電控制板: 測試電源、MCU 工作、顯示驅動、按鍵掃描、通信接口(如紅外、簡單的無線模塊)。

  智能硬件/IoT 設備: 調試 MCU、傳感器、低功耗電源管理、無線模塊(BLE, Wi-Fi, Zigbee 的基帶控制信號,非射頻)的接口和通信(如 SPI, I2C 連接 Flash 或傳感器)。

  音視頻設備: 測試音頻放大器、簡單的視頻接口信號。

  6.通信與網絡設備(接入層/邊緣設備):

  測試路由器、交換機、光貓等設備的板級電源、時鐘、復位邏輯、低速管理接口(如 I2C, MDIO, UART)、LED 指示等。對于高速 SerDes 信號(如 SGMII, USB, SATA),其帶寬(最高 1 GHz)可能捉襟見肘,更適合看控制面而非高速數據面。

  7.教育機構(大學、職業學院):

  電子工程、電氣工程、自動化、計算機工程等專業的教學實驗室: 其混合信號功能、豐富的總線解碼、合理的價格和適中的復雜度,非常適合學生學習和實踐數字電路、模擬電路、單片機、嵌入式系統、接口技術等課程。學生能在一臺儀器上同時觀察“軟件”(數字邏輯/總線)和“硬件”(模擬信號)的交互。

  泰克 MSO/DPO2000 系列混合信號示波器是面向嵌入式系統設計、電子制造維修、工業控制、汽車電子(非動力總成高速部分)、消費電子開發以及教育領域的一款主力型、多功能調試工具。其核心價值在于經濟高效地將模擬測量、數字邏輯分析和串行協議調試能力集于一身,完美契合了這些行業中工程師需要同時應對模擬世界和數字世界的挑戰。對于預算有限或不需要極高帶寬(>1 GHz)和超高速串行分析(如 PCIe Gen3+, USB 3.x)的應用場景,它是一個非常實用和受歡迎的選擇。
