《泰克邏輯分析儀應用知識》:邏輯分析儀選型參數有哪些
2025/3/17  18:15:57

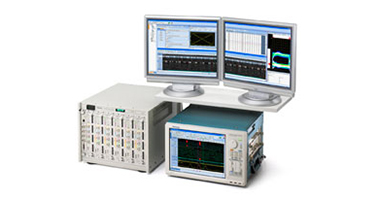

  使用泰克邏輯分析儀,您可以業界的采集速度來采集快速邊沿。根據具體應用進行調整的支持包讓您更容易探測、采集、解碼、分析和驗證微處理器、FPGA 或內存設計的性能。

  邏輯分析儀選型參數有哪些:

  邏輯分析儀有三個重要參數:閾值電壓、采樣率和采樣深度。

  1、閾值電壓

  區分高低電平的間隔。邏輯分析儀和單片機都是數字電路,它在讀取外部信號的時候,多高電壓識別成高電平,多高電壓識別成低電平是有一定限制的。比如一款邏輯分析儀,閾值電壓是:0.7~1.4V,那么當它采集外部的數字電路信號的時候,高于1.4V識別為高電平,低于0.7V識別為低電平。

  2、采樣率

  每秒鐘采集信號的次數。比如一個邏輯分析儀的最大采樣率是100M,那么也就是說他一秒鐘可以采集100M個樣點,即每10ns采集一個樣點,并且高于閾值電壓的認定為高電平,低于閾值電壓的認定為低電平。我們前邊學UART通信的時候?qū)W過每一位都會讀取16次,而邏輯分析儀的原理也是類似的,就是在超頻讀取。你信號是1M的頻率,我用100M的采樣率去采集,那么一個信號周期我就可以采集100次,最后用我們小學學過的描點法把采集到的樣點連起來,就會還原出信號,當然100倍采樣率的脈寬誤差大概是百分之一。

  根據奈奎斯特定律來說,采樣率必須是信號頻率的2倍以上才能還原出信號,因?yàn)檫壿嫹治鰞x是數字系統,算法簡單,所以最低也是4倍于信號的采樣率才可以,一般選擇10倍左右效果就比較好了。比如你的信號頻率是10M,那么你的邏輯分析儀采樣率最低也得是40M的采樣率,最好能達到100M,提高精確度。

  3、存儲深度

  我們剛才講了采樣率,那采集到的高電平或者低電平信號,我們要有一個存儲器存儲起來。比如我們用100M采樣率,那么1秒就會產生100M個狀態樣點。一款邏輯分析儀能夠存儲多少個樣點數,這是邏輯分析儀很重要的一個指標。如果我們的采樣率很高,但是存儲的數據量很少,那也沒有多大意義,邏輯分析儀可以保存的最大樣點數就是一款邏輯分析儀的存儲深度。通常情況下,數據采集時間=存儲深度/采樣率。

  此外,邏輯分析儀還有輸入阻抗和耐壓值等幾個簡單參數。所有的邏輯分析儀的通道上,都是有等效電阻和電容的,由于測量信號的時候分析儀通道是并聯在通道上的,所以分析儀的輸入阻抗如果太小,電容過大,就會干擾到我們線上的信號。理論上來講,阻抗越大越好,電容越小越好。通常情況下,邏輯分析儀的阻抗都在100K以上,電容都在10pf左右。所謂的耐壓值,就是說如果你測量超過這個電壓值的信號那么分析儀就可能被燒壞,所以測量的時候必須要注意這個問題。
