新款泰克TBS2000B示波器應于什么測試?
2025/3/5  15:54:14

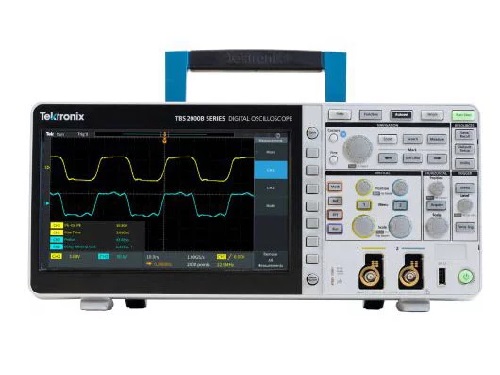

  新款泰克TBS2000B示波器適合執行示波器的重要工作:查看和測量信號。利用其更大的 9 英寸顯示屏可以查看更多信號,該顯示屏具有 15 個水平格,可提供更長的每屏幕時間以及 5M 記錄長度,從而捕獲長時間窗口。利用易操作的光標和強大的 32 種自動測量功能測量更多信號。利用 Wi-Fi 連接和 100-BaseT 以太網端口共享更多信號。這款實惠的示波器可提供您需要的性能。

  泰克TBS2000B系列示波器是一款面向教育、基礎研發和工業維修的入門級數字存儲示波器,憑借其簡潔的操作界面、可靠的性能和較高的性價比,廣泛應用于中低速信號的捕獲與分析。以下是其主要應用場景及典型測試案例:

  一、基礎電子電路測試

  信號波形觀測

  模擬信號:測量正弦波、方波、三角波等基礎波形的幅度、頻率、周期、占空比等參數。

  數字信號:捕獲微控制器(如Arduino、STM32)的GPIO信號、PWM波形、UART/I2C/SPI通信時序。

  電源電路測試

  開關電源分析:檢測DC-DC轉換器的輸出電壓紋波、開關噪聲、啟動瞬態過程。

  線性電源驗證:測量穩壓芯片(如LM7805)的輸出穩定性及負載調整率。

  傳感器信號分析

  溫度/壓力傳感器:觀察模擬傳感器輸出的電壓變化(如熱電偶、應變片信號)。

  數字傳感器:解碼SPI/I2C接口的傳感器數據(如加速度計、陀螺儀)。

  二、教學與實驗

  電子實驗教學

  電路特性驗證:演示RC濾波電路、運算放大器電路的頻率響應及相位變化。

  信號調制解調:觀察AM/FM調制波形,分析載波與調制信號的關系。

  故障診斷訓練

  模擬電路故障:設置故意損壞的電路(如斷路、短路),通過波形異常定位故障點。

  數字邏輯錯誤:檢測邏輯門電路輸出與預期的電平是否匹配(如與門、或門)。

  四、嵌入式系統開發

  MCU/DSP信號驗證

  時鐘信號:測量晶振輸出頻率穩定性及上升/下降時間。

  ADC/DAC性能:觀察模擬-數字轉換的線性度及量化誤差。

  低功耗設備測試

  休眠模式喚醒:捕捉中斷觸發信號(如按鍵、傳感器中斷)的時序。

  電源管理:分析設備在不同工作模式下的電流消耗(需配合電流探頭)。

  五、音頻與射頻基礎測試

  音頻信號分析

  放大器輸出:測量音頻功放的失真度、頻率響應(結合信號發生器)。

  麥克風信號:觀察聲波轉換后的模擬電壓波形。

  簡易射頻調試

  無線模塊測試:捕獲低頻射頻信號(如315MHz/433MHz遙控器發射波形)。

  混頻電路:分析混頻器的輸入/輸出頻率成分(需結合FFT功能)。

  六、TBS2000B的核心功能支持

  觸發功能

  邊沿觸發:捕獲特定電壓跳變的信號(如脈沖上升沿)。

  脈寬觸發:隔離異常寬度的脈沖(如毛刺信號)。

  自動測量與統計

  一鍵參數讀取:自動計算信號的Vpp、RMS、頻率、上升時間等。

  統計模式:對多次測量的參數(如周期抖動)進行均值、標準差分析。

  FFT頻譜分析

  電源噪聲分析:識別開關電源的開關頻率諧波成分。

  振動信號頻域觀測:配合傳感器分析機械振動頻率。

  數據存儲與共享

  波形保存:通過USB接口存儲屏幕截圖或CSV數據,用于實驗報告或后續分析。

  遠程控制:通過PC軟件(如TekScope)控制示波器并導出數據。

  七、典型應用案例

  案例1:在電子實驗室中,學生使用TBS2000B觀察555定時器產生的PWM波形,調整RC參數驗證占空比與頻率的關系。

  案例2:維修工程師檢測變頻器輸出異常時,通過示波器發現某相PWM缺失,定位為驅動芯片損壞。

  案例3:嵌入式開發者調試STM32的SPI通信,利用觸發功能捕獲到從設備響應超時,修正代碼后通信恢復正常。

  八、局限性及注意事項

  帶寬限制:TBS2000B的帶寬通常為70MHz~200MHz,不適合測試高頻信號(如GHz級射頻或高速SerDes)。

  存儲深度:基礎存儲深度(如5k點)可能限制長周期信號的分析(如長時間串行協議解碼)。

  通道數量:大部分型號為2通道,需外接邏輯分析儀進行多路數字信號同步分析。

  選型與使用建議

  適用場景:適合教育、基礎研發、維修等對成本敏感且信號頻率較低(<100MHz)的場景。

  搭配工具:

  電壓/電流探頭:擴展測量范圍(如高壓電源測試)。

  信號發生器:生成激勵信號進行閉環測試。

  邏輯分析儀:補充多通道數字信號分析能力。

  TBS2000B憑借其實用性,是電子工程師、學生和技術人員入門及日常調試的理想工具。
