邏輯分析儀的使用方法有哪些呢?接下來一起看看吧!

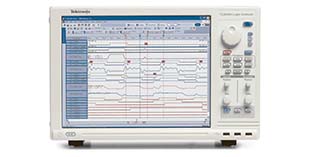

　　邏輯分析儀是一種類似于示波器的波形測試設備。它可以監控硬件電路工作時的邏輯電平(高或低)并存儲它。它可以通過圖形直觀地表達，方便用戶檢測，分析電路設計(硬件設計和軟件設計)中的錯誤。邏輯分析儀是設計中不可或缺的設備。通過它，它可以快速定位錯誤，解決問題，達到事半功倍的效果。

　　邏輯分析儀的使用方法。

　　1、硬件通道連接，首先要將邏輯分析儀的GND與待測量板的GND連接，保證信號的完整性。然后，將邏輯分析儀的通道連接到預測引腳，預測引腳可以用各種方法引出。

　　2、通道數量設置，一般來說，很多邏輯分析儀有8個通道、16個通道、32個通道等數量。我們收集信號時，往往不能使用那么多通道，為了更清楚地觀察波形，可以隱藏不能使用的通道。

　　3、采樣率和采樣深度的設定，首先對測量信號的最高頻率進行大致評價，將采樣率設定為其10倍以上，大致判斷我們采集的信號的時間長短，在設定采樣深度時，盡量設定的馀地。采樣深度除采樣率外，得到的是可以保存信號的時間。

　　4、觸發設置，由于邏輯分析儀有深度限制，不能無限期保存數據。當我們使用邏輯分析儀時，如果沒有采用任何觸發設置，從抓取開始計算時間，直到我們設置的存儲深度滿足，抓取停止。在實際操作過程中，開始捕獲的信號可能是無用信號，有用信號可能是其中之一，但無用信號占據了我們的存儲空間。在這種情況下，我們可以通過設置觸發來提高存儲深度的利用率。

　　5、抓住波形，邏輯分析器與示波器不同，示波器實時顯示，邏輯分析器需要點擊開始抓住波形，直到我們設置的存儲深度結束，我們才能慢慢分析我們抓住的信號，所以點擊開始抓住

　　6、設置協議分析(標準協議)，如果你抓住的波形是標準協議，例如UART、I2C、SPI這樣的協議，邏輯分析儀一般配備專業的解碼器，可以設置解碼器，不僅可以顯示波形，還可以直接分析數據

　　7、數據分析，與示波器類似的邏輯分析儀也有各種各樣的測量標線，可以測量脈沖寬度、測量波形的頻率、占有率等信息，通過數據分析，找出我們的波形是否符合我們的要求，有助于解決問題。
